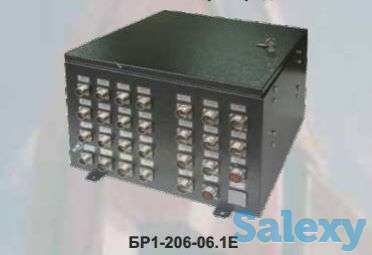

Блок распределительный БР1-206-06.1Е

Технические характеристики



Технические характеристики Модификации БР отличаются конфигурацией внешних разъемов и наличием блока контроля цифрового ввода. БР имеют модульную структуру на основе кроссплат, которая позволяет гибко конфигурировать систему сбора в зависимости от конкретных требований заказчика. Первоначальная конфигурация БР выполняется изготовителем по согласованию с заказчиком. В дальнейшем возможно изменение и расширение перечня подключаемых терминальных устройств (датчиков) с соответствующим добавлением или заменой модулей ввода унифицированных (МВУ) и модулей сбора данных (МСД). Номенклатура выпускаемых в настоящее время МВУ и МСД позволяет формировать каналы для подключения терминальных устройств (датчиков), имеющих различные интерфейсы и условия питания. В зависимости от используемых модулей в БР обеспечиваются каналы для подключения следующих типов устройств: џ устройства, поддерживающие протокол сети Sennet с физическим уровнем на базе интерфейса RS - 485; џ устройства, поддерживающие обмен по однопроводной линии (1 - Wire канал) по протоколам, совместимым с MicroLAN фирмы Dallas Semiconductor; џ устройства с аналоговым выходом 4 - 20 мА; џ устройства с аналоговым выходом 0 - 10 В.

БР поставляются только в составе системы сбора данных ГТИ. .

Состав и количество установленных модулей ввода и модулей сбора данных может быть переменным в зависимости от перечня подключаемого оборудования, которое определяется в процессе согласования заказа. Некоторые разъемы могут отсутствовать, а их места закрыты заглушками. Преимущества и достоинства К БР могут подключаться датчики с большим количеством разнообразных интерфейсов связи, как цифровых, так и аналоговых, а также позволяет предоставить широкий спектр параметров питания подключаемых устройств. Также имеется возможность диагностики свойств цепей питания датчиков. Подключения В БР устанавливаются модули сбора данных (МСД) и модули ввода унифицированные (МВУ). В зависимости от установленных модулей в БР могут быть подключены датчики разных типов. Модули делятся на два типа: џ модуль сбора данных (МСД), является контроллером подсистемы сбора и преобразует аналоговый сигнал в цифровой или сопрягают цифровой интерфейс 1 - Wire с сетью SenNet RS - 485; џ модули ввода унифицированные (МВУ) служат для нормализации уровней аналоговых сигналов от датчиков, организуют гальваноразвязку и защиту питающих, измерительных и информационных цепей, формируют питающие напряжения для датчиков. Основные технические характеристики модулей представлены ниже в таблице. По заявке заказчика могут быть разработаны модули с необходимыми параметрами под нестандартные типы датчиков.
